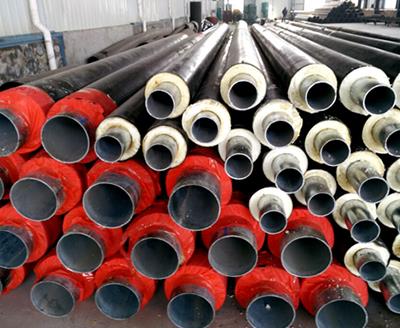

一、科學(xué)的三層結(jié)構(gòu)設(shè)計(jì)

預(yù)制直埋保溫管之所以能在復(fù)雜的地下環(huán)境中保持高效運(yùn)行，首先歸功于其嚴(yán)謹(jǐn)?shù)娜龑訌?fù)合結(jié)構(gòu)設(shè)計(jì)。第一層為工作鋼管，根據(jù)輸送介質(zhì)的不同要求，通常選用無縫鋼管、螺旋焊接鋼管或直縫焊管。在進(jìn)入生產(chǎn)工序前，鋼管表面需經(jīng)過先進(jìn)的拋丸除銹工藝處理，除銹等級(jí)達(dá)到GB8923標(biāo)準(zhǔn)中的Sa2級(jí)，確保鋼管與后續(xù)層間具備優(yōu)異的粘接基礎(chǔ) 。

第二層是核心的聚氨酯保溫層。通過高壓發(fā)泡機(jī)在鋼管與外護(hù)層之間一次性注入硬質(zhì)聚氨酯泡沫塑料原液，即俗稱的“管中管發(fā)泡工藝”。該層的作用集防水、保溫、支撐熱網(wǎng)自重三大功能于一體。其閉孔率高達(dá)92%以上，密度通常控制在60kg/m3以上，能有效阻止水汽滲透 。第三層為高密度聚乙烯（PE）外護(hù)管，預(yù)制成一定壁厚，呈黑色或黃色，其作用是保護(hù)保溫層免受機(jī)械硬物破壞，并具備極強(qiáng)的防腐和防水能力 。

二、突破性的技術(shù)性能指標(biāo)

隨著技術(shù)進(jìn)步，預(yù)制直埋保溫管的性能已實(shí)現(xiàn)質(zhì)的飛躍。以國內(nèi)先進(jìn)的噴涂纏繞工藝為例，其保溫層導(dǎo)熱系數(shù)可低至0.029W/(m·K)以下，遠(yuǎn)優(yōu)于國家標(biāo)準(zhǔn)，這意味著在長距離輸送過程中，熱損耗被降到了最低 。有案例顯示，優(yōu)質(zhì)保溫管能實(shí)現(xiàn)10公里溫降不超過1℃，極大提升了能源利用效率 。

在耐壓與防腐方面，現(xiàn)代保溫管通過復(fù)合層外殼設(shè)計(jì)，耐壓強(qiáng)度可達(dá)0.3MPa，吸水率控制在≤1% 。相比于傳統(tǒng)地溝敷設(shè)，其熱損失率降低約60%-75%，綜合節(jié)能效果顯著 。此外，由于聚氨酯硬質(zhì)泡沫緊密粘結(jié)在鋼管外皮，隔絕了空氣和水的侵蝕，配合高密度聚乙烯外殼的防護(hù)，整套管道的使用壽命可達(dá)30年至50年，比傳統(tǒng)方式高出3至4倍 。

三、顯著的經(jīng)濟(jì)與社會(huì)效益

應(yīng)用預(yù)制直埋保溫管帶來的最直觀改變是施工方式的革命。直埋敷設(shè)無需砌筑龐大的地溝，減少土方開挖量40%以上，減少土建砌筑和混凝土量高達(dá)90%。由于保溫管在工廠預(yù)制加工，現(xiàn)場只需進(jìn)行接頭處理，這使得工期縮短約30%至50%，綜合工程造價(jià)可降低10%至25% 。

在環(huán)保層面，以河北某熱力項(xiàng)目為例，采用預(yù)制保溫直埋技術(shù)后，項(xiàng)目投運(yùn)可替代大量分散燃煤鍋爐，每年減排二氧化碳約470萬噸，對(duì)改善區(qū)域空氣質(zhì)量貢獻(xiàn)巨大 。同時(shí)，針對(duì)特殊工況，如高水位地區(qū)或地震多發(fā)區(qū)，該類型管道還可通過采用玻璃鋼外護(hù)管或設(shè)置柔性接頭進(jìn)行專項(xiàng)處理，展現(xiàn)出極強(qiáng)的環(huán)境適應(yīng)性 。
